功能描述：

風場測試系統采用模塊化設計，系統可生成各種風廓線，以便進行無人機抗風性能測試和自由飛行測試。試測試系統可研究不同風廓線對電機、螺旋槳、ESC、電池、無人機的影響。

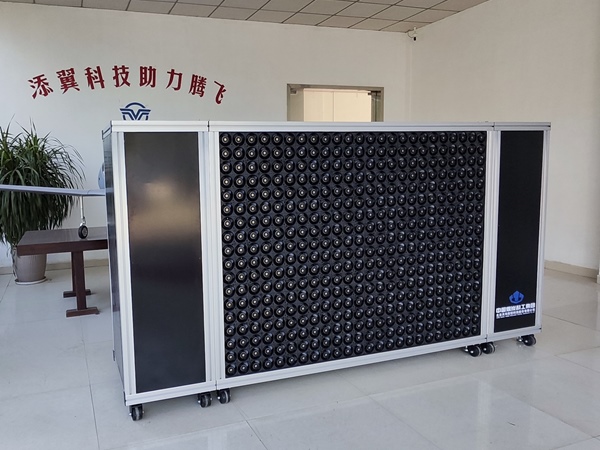

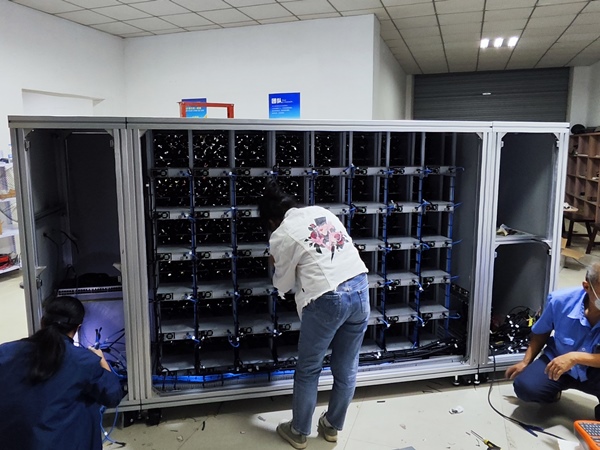

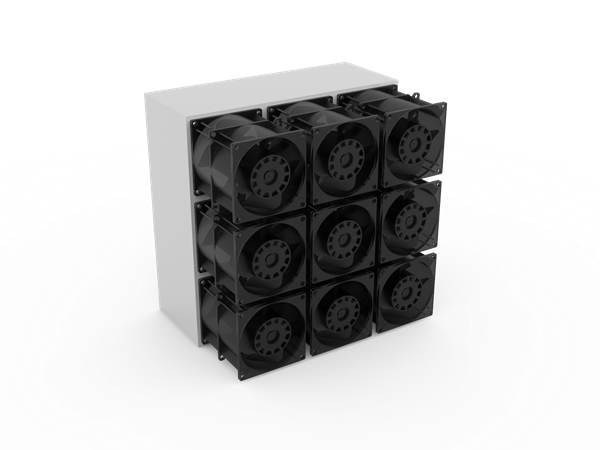

模塊化風場由可堆疊的48個風扇模組組成，每個模組各有9個網格風扇單元，每個網格風扇單元各自配備了2個正反向旋轉風扇，可產生最高至13M/S的風速。數百個網格風扇單元使用戶可以對氣流實現精準的控制。用戶可以使用軟件來管理風場，通過簡單的命令即可精確地控制風場產生的風。

主要參數：

風墻總高：1.85M

風墻總寬：3.1M

風場高： 1.58M

風場寬： 2.1M

模組數量：48組

風扇網格單元：432臺

風速：0-13M/S

電源功率：48KW

電源電壓：交流220V

可生成各種風廓線

均勻層流

可以用來模擬無人機以給定速度在靜止空氣中飛行的場景。

湍流

適合模擬無人機由于天氣和自身拓撲結構在其工作環境可能遇到的場景。在測試環境中，通過控制網格風扇單元的風速來模擬湍流。

風切變

風切變是相鄰氣流層以不同的速度彼此平行的流動。風切變的模擬可以先通過在一個網格風扇單元陣列設定一個較低的風速，然后再在相鄰的另一個網格風扇單元陣列中設置一個較高風速來實現。

時變風

用戶可以改變網格風扇單元的風速隨時間變化來生成時變風廓線。

陣風

陣風風速的突然變化對無人機的導航性能極具挑戰性，用戶可以通過不斷控制網格風扇單元風速急劇變化來真實的模擬陣風，這有助用戶研究無人機陣風條件下的偏移和抗風阻能力，同時也可以有效的檢驗飛控的靈敏度。
